Sinelaine filter on spetsiaalne seade kogu mootoriga draivisüsteemis ., et võimaldada mootoril lühikese aja jooksul täielikult suletud avamiseks üleminekut, mängib siinuslaine filter suurepärast rolli . Järgmisena, mõistame selle spetsiaalse seadme tööpõhimõtet ja ettevaatusabinõusid. ajal kasutamise ajal.
Mis on siinuslainefiltri päritolu: LTEC
Siinuslainefiltridkasutatakse peamiselt inverteris oleva väljundpinge teisendamiseks sinusoidseks pingeks, kus on madal jääkreipp . See on madala pääsemisega filter ., mida kasutatakse peamiselt kiirete draividega, et sinelaine filtrid võivad vähendada inverteri. kaablite genereeritud häiresignaale, mis on genereeritud inverteri..
Kaitstes mootorit liigsete pingeharude ja ülekuumenemise eest, võib see nõrgendada pinge piike, parandada elektroonilist ühilduvust ja pikendada seadme kasutusaega .. See filter koosneb tavaliselt ühefaasilistest või kolmefaasilistest reaktoritest ja kondensaatoritest, mis on ühendatud delta või wye. {3.
Enne siinuslainefiltrite tundmaõppimist peate teadma järgmisi näpunäiteid:
Pingelangus
Pinge tilgast pärinevad: AllaboutCircuits
Pinge tilk viitab pingelangusele üle siinuslainefiltri, mis vähendab mootori . maksimaalset saadavat pöördemomenti. Peate mootori ja draivi suuruse suuruse korral kaaluma pingelangust, kui toidet hoitakse konstantsena toitesüsteemi sagedusel 50 Hz ja draivi on praeguseks nimiväärtus {{{{{{{4}.
Mootori kaabli pikkus
Mootori kaabli pikkusega allikas: MB-DRIVE-teenused
Mootori ja ajami suuruse muutmisel omaenda toitesüsteemis peate arvestama mootori kaabli pikkusega ., kuigi siinuse lainefiltri ja mootori vahelise kaabli pikkust ei juhita, pikemad mootori kaablid põhjustavad täiendavat pinge langust .
Tipppinge
Pinge tipptasemel: LearningBotealectronics
Siluslainefiltri kasutamisel on faasi-faasi piigipinge umbes 1 . 5 × un.

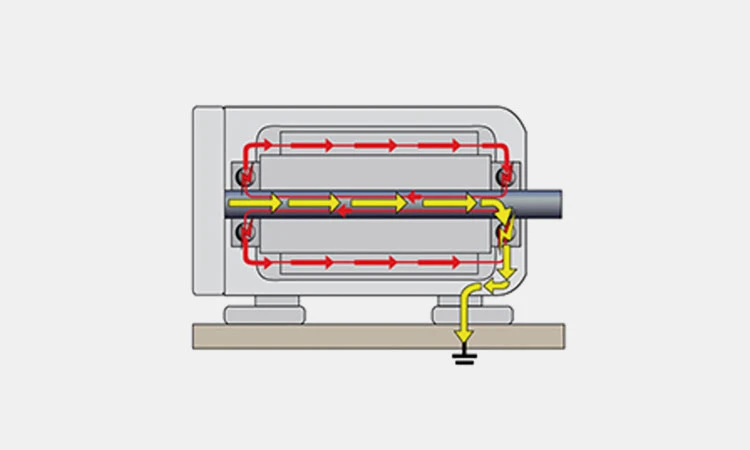

Laagrivool
Voolukoodiga: MotionControltips
Sinelainefiltrid vähendavad nii tsirkuleerivaid kui ka võlli maapinnalisi voolusid .
Mis on DV ja DT-päritolu: Celduc-relais
DV/DT delta tähendab "muutmist", milleks on pingetõusude moonutamine ja amplifikatsioon traadi . siinuslainefiltrite pikkuses võib kõrvaldada sellised DV/DT efektid, mis on pinge juurdekasv (Δ)/ajaline juurdekasv (Δ), mida suurem on, mida pikem kui mootor on, kui motoorset traati, seda pikemat traati. olla .
Kuidas mootor ajab tööharjutatud
Üldiselt, kui vahelduvvoolu kasutav mootor soovib alustada või sujuvalt peatuda, vajab ta vastava võimsuse . tagamiseks spetsiaalset toiteallikat, kui mootor on sunnitud lühikese aja jooksul täielikult välja lülituma, see põhjustab seadmetele liigset stressi {., seega, mis on vajalik, kui mootorit käivitatakse, kui mootor käivitatakse, kui mootor käivitatakse, kui motoorne {{2} {2}, kui mootoriga {2} {2}, kui mootoriga võrreldakse. erinevate mehaaniliste koormuste juurde .
Mis on muutuva sagedusseade (VFD)-algas: RealPars
Muutuva sagedusseade on elektrooniline muundur . See tagab mootorile muutuva kiiruse ja pöördemomendi järkjärguliseks käivitamiseks ja väljalülitamiseks . Muutuv sagedusaeg genereerib konkreetse voolu ja edastab selle mootorile mootori sageduse ja kiiruse juhtimiseks .}
Muutuva sagedusega draivid muutuvad mitmesugustes tööstusharudes üha populaarsemaks, et juhtida mootorite kiirust ja pöördemomenti . lisaks odavatele, seda saab rakendada ka paljudele suure võimsusega rakendustele ja parandada erinevate energiaallikate tõhusust .
Millised on siinuslainefiltrite päritolu funktsioonid: wikimedia
Sinelainefiltri peamine funktsioon on transistori lülituse kahjulike kõrvaltoimete kõrvaldamine, teisendades PWM -pinge siinuslaineks ..
Sinelainefiltrite rakendamisel on peamised eelised:
Kohaneda erinevate mehaaniliste koormustega
Sinelainefiltrid võivad inverteri genereeritud ruudulainesignaalid siluda ja muuta need siinuslainete lainekujudeks peaaegu ideaalselt . See võib kohaneda erineva kiiruse ja pöördemomendi toimingute muutustega ning erinevate mehaaniliste koormustega .
Pikendada motoorset elu
Pikendage motoorset elukvaliteeti: gesrepair
Ruutlaine impulsid elektrisüsteemis põhjustavad mootoris pingetõusud, mis tekitavad harmoonilisi moonutusi ja hävitab PWM -väljundi kuju {., see põhjustab liigset stressi ja efektiivsuse kaotust . Seetõttu võivad siinuslaine filtrid selliseid probleeme hästi reguleerida ja suurendada seadmete eluiga ..
Parandada süsteemi efektiivsust
Parandage süsteemi tõhususe tulemusi: SoftWeBSolutions
Sinelainefiltrid saavad mootori poolt genereeritud harmoonilise moonutuse kohandada siinuslaine lainekujuks peaaegu ideaalselt, nii et peaaegu kogu võimsust saab muuta kasulikuks tööks, vähendades sellega kaotusi ja parandades kogu süsteemi efektiivsust .
Vähendage müra ja kiirgust
Sinelainefiltrid võivad vähendada inverteri väljundi kõrgsagedussignaale, et vähendada elutoa müra ja vähendada seadme . põhjustatud kiirgust
Kasutamise ajal saab siinuslainefilter blokeerida lülitussagedusharmoonika ja kõrgsageduslik komponendid (2 kHz ja rohkem) inverteri väljundis, kuid võimaldab ka põhipinget ({0-90 Hz) läbida .}, kõrvaldades pingelise filtreerimise ja peegelduse, mis kuvatakse madalal levitamismehhanismil, mis kuvatakse motorterminalil, mis kuvatakse motoorse terminalil, mis kuvatakse motorterminalil, mis kuvatakse motoorse terminalil. Harmooniline moonutus mootorile .
Kui siinuslainefiltrit ei kasutata sagedusmuunduriga, võivad kogu süsteemil olla järgmised probleemid:
Pingelavad
Pingeharud algas: quoracdn
Sagedusmuunduri genereeritud ruutlaine impulsid sisaldavad teatud osa pinge ületamise ..
Liigne stress
Sagedusmuunduri väljund tekitab ka harmoonilisi moonutusi . See harmooniline moonutus hävitab PWM -väljundi kuju ., kui seda harmoonilist moonutust välja ei filtreerita, see kahjustab seadmeid soojuse kujul, põhjustades motoorse mähise liigset stressi ja vähendatakse efektiivsust ..
Kandevoolud
Kandevooludest pärit: est-aegis
Ilma siinuslainefiltrita annab mootorivool sooned või laagrivoolud . See laagrivool sulatab mootori . aja jooksul pisikesed šahtid
Enne oma mootorisüsteemi siinuslainefiltri valimist peate kaaluma järgmisi tegureid:
Hindepinge ja vool
Hindatud pinge ja vooluallikaga: ruudustik
Üldiselt määravad mootori nimivool ja töötsükkel filtri suuruse . siinuse lainefiltri valimisel peaks filtri nimivool olema võrdne või suurem mootori nimivooluga, nii et mootori draivi nimivool ja töötsükkel ühilduvad .}
Sagedus
Sagedusega päritolu: groschopp
Sagedus on siinuslainefiltri . valimisel oluline tegur.
- Tarnesagedus
Vahelduvvoorus on voolu sagedus tavaliselt 50Hz või 60Hz ., sõltuvalt teie kondensaatori pinge- ja sagedusomadustest, võib teie valitud filter töötada kõrgemal sagedusel, kuid sisendpinge väheneb .
- Lülitussagedus
The switching frequency is directly related to the power loss of the inverter. A higher switching frequency increases the switching losses of the semiconductor, which causes the motor drive to heat up. A good sine wave filter can reduce the noise level of the motor while reducing the motor harmonic currents and the temperature of the motor, avoiding motor losses.
- Mootorisagedus
Inverteri mootorisagedus määrab mootori . kiiruse, seetõttu on siinuslainefiltri resonantssagedus vähemalt 2 . 5 kuni 3 korda madalam kui mootori draiveri lülitussagedus.
- Juhi seaded
Kui mootori draiverit ei ole õigesti seadistatud, võib siinuslainefiltri kasutamine põhjustada kahjustusi .. Proovige mitte kasutada madala lülitussageduse . ja reguleerida mootori draiveri väljundsageduse taset . automaatne sagedusrežiim on keelatud .
Pingelanguse kaalutlused
Pingelanguse kaalutlused pärinevad: diodeel
Mootorijuhi suuruse määramisel tuleb pinge langust kogu siinuslainefiltril kaaluda . konstantsel mootori võimsuse tasemel, kui mootori vool ületab nimivoolu, on mootori pöördemoment piiratud või vähendatakse . seega, enne kui motoorse draiveri suuruse määramine peaks olema pinge languse mõjuks {2} {2}.
Iga kord, kui draivi seadme kasutate, on draivi kiirus, müra ja koormus probleemid, mida peate arvestama . siinuslainefiltritega, aidata teil nende probleemidega tegeleda ., lisaks võib see vältida ka seadmete rikkeid või kahjustusi {., kui teil on iga järgnevaid küsimusi filtrite kohta, kui te olete pidanud konsulteerima!
