Aktiivsed harmoonilised filtrid

Aktiivsed harmoonilised filtrid
Toote tutvustus:
95% harmooniline leevendamine
<100μs Response Time
Kolm-ühes toitekvaliteet
Modulaarne ja skaleeritav
Küsi pakkumist
Kirjeldus
Tehnilised parameetrid

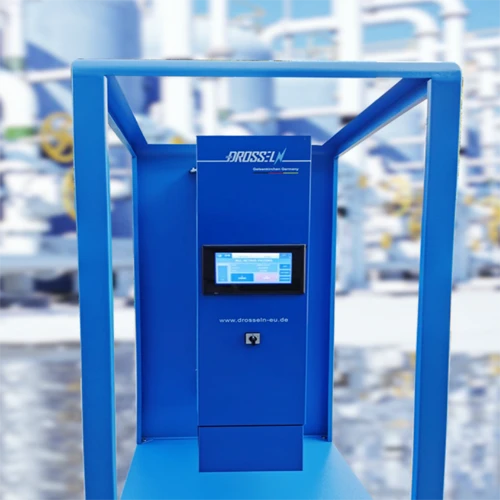

D20 Active Harmonic Filter

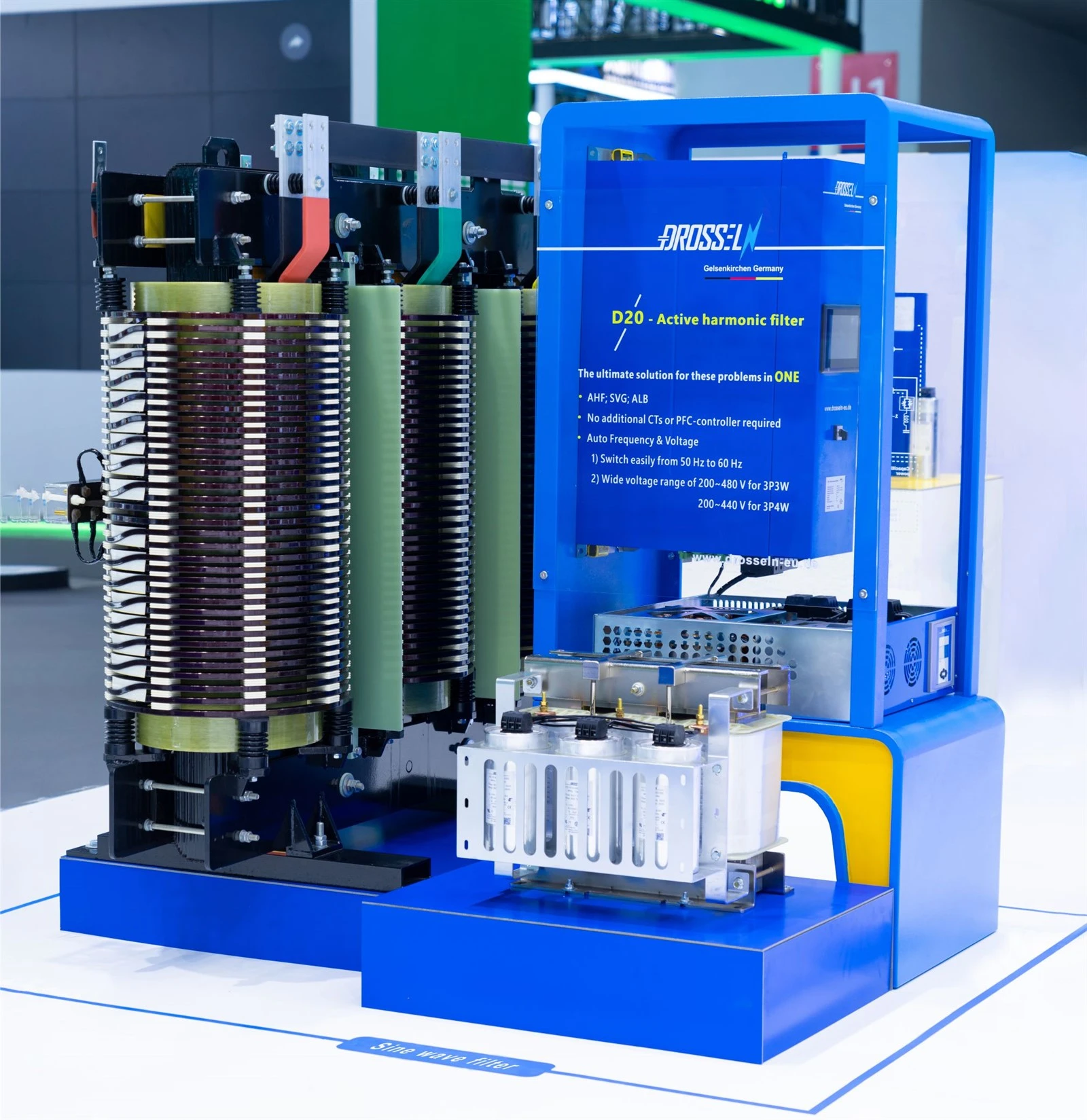

D20 aktiivne harmooniline filter: kõik-ühes-toite kvaliteet

Lõpetage killustatud elektrikvaliteedi lahendustega tegelemine. LTEC D20 aktiivne harmooniline filter ühendab AHF-i, SVG-d ja aktiivse koormuse tasakaalustamise (ALB) üheks hästi-kohandatud paketiks. See puhastab aktiivselt teie võrku, korrigeerib võimsustegurit ja tasakaalustab korraga kolme-faasikoormust.
Paigaldamine pole kunagi olnud lihtsam. D20 töötab iseseisvalt ega vaja täiendavaid CT-sid ega väliseid PFC-kontrollereid. See tuvastab automaatselt pinge ja sageduse, toetades laia vahemikku 200–480 V 3-juhtmeliste rakenduste ja 200–440 V 4-juhtmeliste rakenduste puhul. Samuti saate sujuvalt lülituda 50 Hz ja 60 Hz võrkude vahel. Modulaarse skaleeritavusega täiustatud 3-tasemelisele topoloogiale ehitatud D20 reageerimisaeg on alla 100 mikrosekundi, et teie rajatis töötaks sujuvalt.
Toote funktsioon


Kolm-ühes toitekvaliteedi lahendus

Integreerib AHF, SVG ja Active Load Balancing (ALB) ühte seadmesse, et puhastada harmoonilisi, korrigeerida võimsustegurit ja tasakaalustada korraga kolme{0}}faasilist koormust.

Plug{0}}and-Play Setup

Ei vaja täiendavaid CT-sid ega väliseid PFC-kontrollereid. Auto-tuvastab pinge ja sageduse sujuvaks 50/60 Hz ümberlülitamiseks.

Äärmiselt-kiire reageerimine

Tööstusliku{0}}klassi juhtimissüsteemi toel reageerib see sisse<100 microseconds to eliminate up to 50 harmonic orders instantly.

Modulaarne mastaapsus

Virnastatavad üksikud seadmed voolutugevusega 25 A, 50 A, 100 A, 150 A ja 200 A. Suurendage oma süsteemi koguvõimsust hõlpsalt kuni 3000 A-ni, kui teie rajatis kasvab.

Suurepärane soojusefektiivsus

Ehitatud ülitõhusale 3-tasemelisele IGBT topoloogiale. See tagab kuni 95% harmoonilise summutuse ja erakordselt madala soojuse hajumise, vähendades teie jahutuskulusid.

Universaalne ühilduvus

Töötab usaldusväärselt laias pingevahemikus 200 V kuni 690 V. Saadaval paindlike 3- ja 4-juhtmeliste konfiguratsioonidena, et sobituda mis tahes võrguseadistusega.

TootedSpetsifikatsioon

FunktsioonSpetsifikatsioon
Toote tüüpAktiivne harmooniline filter (AHF) / aktiivvõimsusfilter (APF)
Reageerimisaeg< 100 microseconds (full response)
LeevendusmäärSuurem või võrdne 95% (THDi vähenemine)
Hüvitise vahemik2. kuni 50. harmooniliste järjekorrad
FunktsionaalsusHarmooniline leevendamine, reaktiivvõimsuse kompenseerimine, koormuse tasakaalustamine
TopoloogiaKolme-taseme NPC (neutraalpunktiga klambriga) IGBT-muundur
KontrollimeetodHetkelise reaktiivvõimsuse teooria koos AI optimeerimisega
SidepordidRS485 (Modbus RTU), Ethernet (Modbus TCP), CAN siin
KaitseklassIP20 (moodul), IP41/IP54 (kapp)
JahutusmeetodSundõhujahutus (intelligentne ventilaatori juhtimine)
PaigaldamineSeinale-kinnitatud (moodul) või-põrandale (kapp)
VastavusIEEE 519, IEC 61000-4-7, IEC 61000-3-6




Aktiivse harmoonilise filtri rakendused

Industrial Power Systems
Andmekeskused ja IT-rajatised
Renewable Energy Integration
Taastuvenergia integreerimine
Healthcare Facilities
Tervishoiuasutused
Oil & Gas Operations
Nafta- ja gaasioperatsioonid
1. Tööstuslikud elektrisüsteemid
  • Väljakutse:Rasked mootoriajamid, VFD-d ja CNC-seadmed tekitavad tugevaid harmoonilisi ja reaktiivvõimsust.
  • Lahendus:Leevendab aktiivselt harmoonilisi ja stabiliseerib pinget, et vältida seadmete ülekuumenemist ja seisakuid.
2. Andmekeskused ja IT-rajatised
  • Väljakutse:UPS-süsteemid ja serveririiulid on voolureostuse ja faaside tasakaalustamatuse suhtes väga tundlikud.
  • Lahendus:Tagab üli-puhta toite ja tasakaalustab kolme-faasikoormust, et kaitsta kriitilist IT-taristut.
3. Taastuvenergia integreerimine
  • Väljakutse:Päikeseenergia inverterid ja tuuleturbiini muundurid toovad võrku kõrgsageduslikke{0}}harmoonikuid.
  • Lahendus:Filtreerib reostuse enne võrguga ühendamist, tagades kommunaalteenuste standardite range järgimise.
4. Tervishoiuasutused
  • Väljakutse:Meditsiinilised pildistamisseadmed ja intensiivravi seadmed vajavad veatut ja katkematut toidet.
  • Lahendus:Kõrvaldab koheselt elektrikvaliteedi probleemid, tagades patsiendi ohutuse ja tundlikku diagnostikat.
5. Ärihooned
  • Väljakutse:LED-valgustuse ja HVAC-süsteemidega nutikad hooned kannatavad neutraalse ülekoormuse ja kehva võimsusteguri all.
  • Lahendus:Parandab üldist toitekvaliteeti ja hoiab ära nulljuhtme ülekuumenemise.
6. Transpordi infrastruktuur
  • Väljakutse:Metroo veosüsteemid ja elektrisõidukite laadimisjaamad põhjustavad äärmuslikke pingekõikumisi.
  • Lahendus:Pakub dünaamilist pingetuge ja kiiret harmoonilist leevendamist usaldusväärsete transiiditoimingute jaoks.
7. Nafta- ja gaasioperatsioonid
  • Väljakutse:Avamereplatvormid ja rafineerimistehaste seadmed töötavad ebastabiilsete võretega karmides tingimustes.
  • Lahendus:Säilitab{0}}tugeva võimsuse stabiilsuse, et vältida kulukaid tööhäireid.



Effortless On-Site Commissioning

Lihtne{0}}kohapealne kasutuselevõtt


Meie AHF-seadmed on mõeldud plug{0}}and-kasutamiseks. Nagu näidatud, saavad insenerid konfigureerida parameetreid otse pihuarvutite abil -, väliseid kontrollereid või keerulisi juhtmeid pole vaja. Automaatne-pinge ja sageduse tuvastamine tagab sujuva integreerimise mis tahes 3- või 4-juhtmelise süsteemiga.

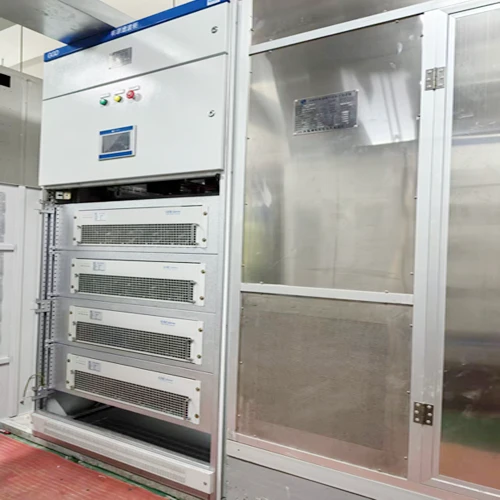

Skaleeritav modulaarne disain tulevaseks kasvuks


Iga seadme nimivõimsus on 25A, 50A, 100A, 150A või 200A ja neid saab virnastada vertikaalselt, et vastata teie rajatise muutuvatele toitekvaliteedi vajadustele. Modulaarne arhitektuur võimaldab hõlpsat laiendamist ilma süsteemi seisakuta - ideaalne andmekeskustele, tehastele ja taastuvenergia tehastele, mis kavandavad järkjärgulisi uuendusi.

Scalable Modular Design
21

Suurepärane soojusefektiivsus ja ohutus


Tõhusate{0}}jahutusventilaatorite ja tugeva soojusjuhtimisega AHF minimeerib soojuse hajumist ja vähendab tegevuskulusid. Selged ohutushoiatused ja tööstusliku -klassi komponendid tagavad vastavuse rahvusvahelistele standarditele, tagades usaldusväärse jõudluse karmides keskkondades, nagu naftapuurtornid, rafineerimistehased ja raske tootmine.



Miks valida LTECi aktiivne harmooniline filter?



⚡ Sõjaväe{0}}taseme dünaamiline reageerimine

Kogege võrratut täpsust reageerimisajaga<100μs(vs . 5-10ms tavalistes filtrites). Meie süsteem jälgib ja korrigeerib samaaegselt kuni 50 harmoonilist järjekorda, tagades, et teie võrk jääb puutumatuks isegi kiiresti muutuva koormuse korral.

🧩 Modulaarne mastaapsus ja kuum{0}}vahetatav disain

Suurendage pingevabalt oma võimsust 50A-lt 3000A-ni. Meie virnastatavad üksused toetavadkuum{0}}vahetus, mis võimaldab teil mooduleid välja vahetada või täiendada ilma kogu rajatist välja lülitamata,{0}}tagades kriitiliste toimingute jaoks ilma seisakuteta.

🤖 AI{0}}Toitega optimeerimine

Täiustatud masinõppealgoritmide toel ennustab D20 harmoonilisi mustreid ja kohandab oma kompensatsioonistrateegiat reaalajas{1}}. See kohandub nutikalt muutuvate koormustingimustega, maksimeerides tõhusust ja pikendades seadmete eluiga.

🛡️ Tööstuslik{0}}vastupidavus

Meie majapidamisfoolium, mis on loodud kõige karmimatesse keskkondadesse, töötab usaldusväärselt temperatuuridel alates-40 kraadi kuni +75 kraadi. IP54 kaitsereitinguga ja tugevdatud vibratsioonivastase konstruktsiooniga{2}}tuleb see vastu äärmuslikele tööstustingimustele, kus teised ebaõnnestuvad.

🌐 Nutivõrgu integreerimine

Tööstus 4.0 jaoks valmis. Native IoT ühenduvus kauduModbus TCP ja IEC 61850võimaldab sujuvalt integreerida teie olemasolevatesse SCADA süsteemidesse. Juurdepääs pilve{1}}põhisele harmoonilisele analüüsile igal ajal ja igal pool, et tagada ennetav toitekvaliteedi haldamine.



KKK



K: Mis vahe on aktiivsel harmoonilisel filtril (AHF) ja passiivsel harmoonilisel filtril?

V: Passiivfiltrid kasutavad teatud harmooniliste sageduste blokeerimiseks kondensaatoreid ja induktiivpooli. Need on mahukad, võivad põhjustada resonantsi ja töötavad ainult fikseeritud koormuste korral. AHF on aktiivne. See kasutab IGBT-sid, et süstida vastu-harmoonikuid, kõrvaldades reostuse dünaamiliselt. See talub muutuvaid koormusi, hoiab ära resonantsi ning on palju kompaktsem ja tõhusam.

K: Kas see seade saab hakkama nii 3- kui 4-juhtmeliste süsteemidega?

V: Jah, meie AHF on mõeldud mõlema jaoks. 3-juhtmeline mudel kompenseerib faasi---faaside harmoonilisi, samas kui 4-juhtmeline mudel käsitleb ka null-jada harmoonilisi ja neutraalvoolu, mis on kriitilise tähtsusega paljude ühefaasiliste mittelineaarsete koormustega hoonete jaoks, nagu arvutid ja LED-valgustid.

K: Kuidas on modulaarne disain mulle kasulik?

V: See annab teile paindlikkuse ja vähendab riske. Võite alustada väiksema võimsusega ja hiljem, kui teie rajatis laieneb, lisada rohkem mooduleid. Kui üks moodul vajab hooldust, jätkavad teised tööd, tagades teie tootmisele nulli seisakuid.

K: Kas tehisintellekti optimeerimise funktsiooni on raske seadistada?

V: Üldse mitte. AI töötab taustal. See õpib teie koormusmustrid selgeks ja kohandab maksimaalse efektiivsuse saavutamiseks automaatselt kompensatsioonistrateegiat. Sellest kasu saamiseks ei pea te olema elektrikvaliteedi ekspert.
