Toote tutvustus:
1. Piirake rikkevoolu ohutult: kaitseb generaatoreid ja trafosid. Tagab relee kohese rakendumise ilma seadmeid kahjustamata.
2. H-klassi isolatsioon ja VPI: 180 kraadi / 200 kraadi reiting vaakumsurveimmutusega. Suurepärane niiskuskindlus karmides oludes.
3. Vastupidav NEMA 3R korpus: kuiv-tüüp ja õhk-tuum. Null õlileket. Valmis paigaldamiseks sise- või välistingimustesse. Hooldus-vaba.
4. Saadaval on kohandatud andmed: kohandatud pinge, vool ja korpuse tüübid.
Küsi pakkumist
Kirjeldus
Tehnilised parameetrid

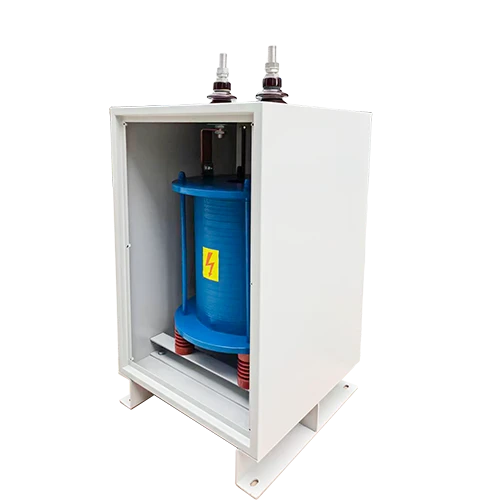

LTEC Neutral Grounding Reactors (NGRs)

LTEC Neutral Grounding Reactors (NGR-id) on mõeldud tööstuslikeks rakendusteks, et ohutult maandada{0}}ühendatud generaatoreid. Paigaldatud neutraali ja maanduse vahele, juhivad nad liini-to-maandusrike voolu. Praeguse-piirava lahendusena piiravad meie NGR-id rikketasemeid, et kooskõlastada ohutult teie kaitsereleedega, vältides kriitiliste seadmete tõsist kahjustumist.

  • Vähendab üle{0}}pingeid ja seadmete kahjustusi
  • Võimaldab kiirema vea asukoha
  • Suurendab personali ohutust
Toote funktsioon

Mööduv ülepinge summutamine

Summutab pinge hüppeid mööduvate maandusrikete ajal. See kaitseb teie süsteemi isolatsiooni terviklikkust ja hoiab ära ootamatud rikked.

Maksimaalne termiline vastupidavus

Ehitatud klassi H (180 kraadi) või 200 kraadi isolatsiooniga ja vaakumsurveimmutusega (VPI). See tagab suurepärase dielektrilise tugevuse ja usaldusväärse jõudluse karmides ja kõrge niiskusega{3}}keskkondades.

Täiustatud kaitse koordineerimine

Tagab piisava rikkevoolu relee täpseks tööks. Tagab rikete kiire tuvastamise ja kõrvaldamise, maksimeerides teie elektrivõrgu ohutuse ja töökindluse.

Hooldus-Tasuta eluiga

Sellel on kuiva{0}}tüüpi õhuga-tuuma disain. See välistab täielikult õlilekke ja magnetilise küllastumise riskid, mis ei vaja kogu selle eluea jooksul peaaegu üldse hooldust.

TootedSpetsifikatsioon

FunktsioonStandardne spetsifikatsioonKohandamise valikud
FaasÜhefaasilineSaadaval kolm faasi
Nimipinge13,8 kV (13800Y / 8000 VAC)Kohandatud keskpinge
Praegune reiting400AKohandatud praegused reitingud
IsolatsiooniklassKlass H (180 kraadi) / 200 kraadiKuni 220 kraadi
KorpusNEMA 3R (sise-/väljas)NEMA 1, 4X, 12
JahutusÕhkjahutusega (AN)Sundõhk (AF)
Juhi materjalVask (CU)Alumiinium
Vea kestusStandardneKohandatud kestus
AksessuaaridTemperatuuri juhtimineÜhendage lahti lülitid, CT-d, releed
Industrial Grounding Reactors ready for shipping
Rakendus
  • Generaatorite ja transformaatorite kaitsmine
    Piirab ohutult ühe-faasi---maanduse rikkevoolu elektrivõrkudes, vältides kriitiliste generaatorite ja trafode tõsiseid kahjustusi.
  • Lülitusseadmete eluea pikendamine
    Vähendab hetkelistest rikkevooludest põhjustatud ajutisi liigpingeid, vähendades oluliselt teie jaotusseadme pinget ja pikendades selle tööiga.
  • Personali ohutuse tagamine
    Vähendab astme- ja puutepingeid maandusrikete ajal ohutule tasemele, kaitstes hoolduspersonali elektriohtude eest.
  • Wye-Ühendatud generaatori maandus
    Pakub usaldusväärset maandustee{0}}wye{0}}ühendatud generaatoritele tööstusettevõtetes, tagades süsteemi stabiilse ja ohutu töö.



Reaktor vs takisti: kuidas valida?


Mõlemal variandil on oma koht. Valige aTakistikui teil on vaja rangelt piirata rikkevoolu tegeliku takistuse abil. Kui aga teie süsteemil on rikkevoolude suhtes kõrge tolerants (tavaliselt 500A või rohkem),Reaktoron parem valik. Enamiku-käesolevate stsenaariumide korral pakuvad reaktorid kulu-efektiivsemat ja vastupidavamat lahendust.

StandardfunktsioonidValikulised / kohandatud funktsioonid
Ühefaasiline / kolmefaasilineKohandatud praegused reitingud
Standardsed keskpinge ühikudKohandatud vea kestuse reitingud
200 kraadi isolatsioonisüsteemIntegreeritud maandusvea releed
Immutamine vaakumsurvegaEpoksiidi otsaga kaetud mähised
Vaskjuhid220 kraadi isolatsioonisüsteem
NEMA 3R korpusKatkesta lülitid
Temperatuuri reguleerimise funktsioonidVoolumuundurid
 NEMA 1, 4X või 12 korpust



KKK



K: Mis on neutraalse maandusreaktori kasutamise peamine eelis?

V: Peamine eelis on rikkevoolu piiramine ohutule tasemele, mis hoiab ära seadmete kahjustamise, võimaldades samal ajal piisavalt voolu kaitsereleede jaoks tõrke tuvastamiseks ja kõrvaldamiseks. See summutab ka mööduvaid liigpingeid.

K: Kas teie maandusreaktorid vajavad õli täitmist?

V: Ei. Meie standardsed maandusreaktorid on kuiv-tüüpi õhk-südamikuga reaktorid. See välistab õlilekke ja tuleohu, muutes need ohutumaks ja hooldusvabamaks- võrreldes õliga täidetud-reaktoritega.

K: Kas neid reaktoreid saab paigaldada õue?

V: Jah. Meie standardkonfiguratsioonis on NEMA 3R korpus, mis on loodud taluma väliseid ilmastikutingimusi. Soovi korral saame pakkuda ka NEMA 4X või 12 korpust.

K: Kuidas isolatsioonisüsteem tagab vastupidavuse?

V: Kasutame H-klassi (180 kraadi) või 200 kraadi isolatsioonisüsteemi koos vaakumsurveimmutamise (VPI) protsessiga. See tihendab mähised täielikult, tagades suurepärase vastupidavuse niiskusele, tolmule ja termilisele vananemisele.

K: Millised on mudeli NGR-AC-13.8KV-400A põhifunktsioonid?

V: See konkreetne seade on ühefaasiline{0}}reaktor võimsusega 400A ja 13800Y/8000 VAC. Sellel on sise- ja välistingimustes kasutamiseks mõeldud NEMA 3R korpus, 155-kraadine isolatsioon 80-kraadise temperatuuritõusuga ning spetsiaalne pinnakaitse UV- ja saasteklassi IV aladele.
